배터리를 일정 방향으로 낙하시키는 장비요청으로 인해 설계된 낙하 테스트 장비입니다.
| 구분 | 항목 | Spec | 비고 |
|---|---|---|---|
| Z축 | 구성 | Motor+Timing Belt | Induction Motor(Brake Type) |
| Stroke | 1,030~1,885mm | 설비 바닥부터 높이 | |
| 속도 | 80mm/s | 승/하강 속도 | |
| Table | 구성 | Cylinder+Cam 구조 | 수직낙하 후 회전가능 |
| Frame & Cover | 설비크기 | 980x1100x2410mm | 배관용 Pipe(100mm) 제외 |
| 하부Plate | 15t Steel Plate | Black 도장 | |
| 설비 Cover | PC(투명, 5t) | ||
| Control | 구성 | PLC로 구성 | |
| 안전 | Door | 앞, 뒤 Door에 Sensor 설치, 앞 Door에 Area Sensor 설치 | 설비동작 둥 Door Open시 설비 정지, Door Open 상태에서 동작불가 |
| Utility | 전원 | 단상 220V | |
| 공압 | 5~7bar | ||
| 기타 | 낙하물이 Table에 거치된 위치나 자세에 따라 낙하 시 전후, 좌우로 위치가 변경될 수 있습니다. | ||
배터리를 일정방향으로 낙하시키기 위해 설계된 지그입니다.
 |
|
| 회전축 수직 낙하형 | |
|---|---|

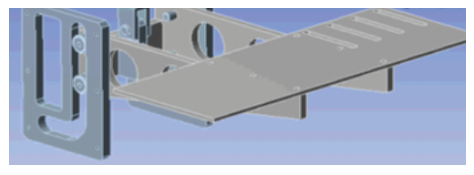

| 구조 |  |

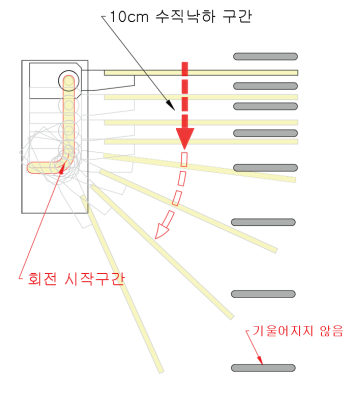

| 동작원리 및 장단점 | 부재를 올려놓은 상판을 중력 가속도 이상으로 일정구간 수직 낙하시켜 1차로 부재와 상판을 분리시킨 후 2차적으로 상판을 회전시킴으로서 베터리의 위치변화(회전)를 최소화하여 원하는 각도로 낙하시킬 수 있다. |

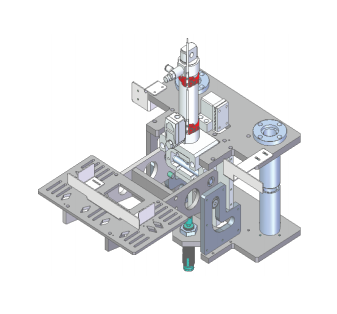

| 회전 NUT |  |
| 수직낙하 후 회전형 구조로 제춤과 판이 먼저 분리됨. 충격이 기존 대비 작으며 수직방향임. | |
| FRAME |  |
| FRAME과 BASE PLATE 지지용 STEEL 구조물 보강하여 FRAME 떨림 현상 저감 | |

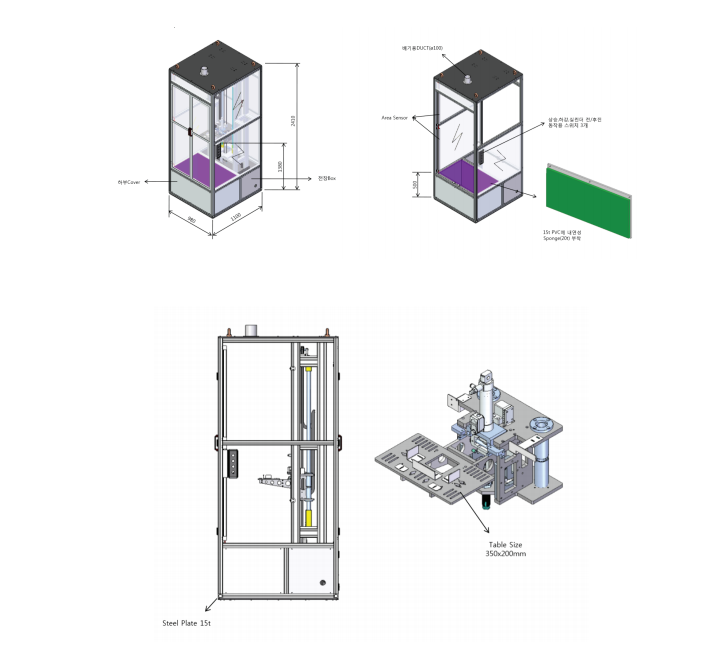

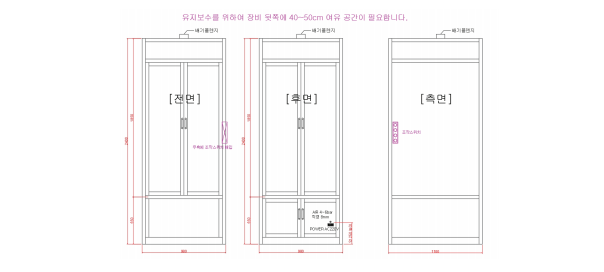

낙하테스트 장비 Layout

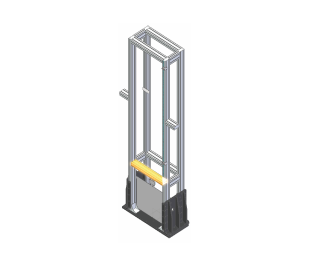

기본 프레임과 커버는 알루미늄 프로파일을 적용하였습니다. 알루미늄 프로파일은 미관이 수려하고 내부식성이 강하며 가볍고 견고합니다.
