장비 및 지그설계

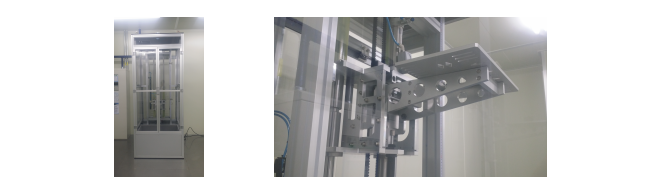

배터리를 일정 방향으로 낙하시키는 장비요청으로 인해 설계된 낙하 테스트 장비입니다.

Battery Drop Tester사양
구분	항목	Spec	비고
Z축	구성	Motor+Timing Belt	Induction Motor(Brake Type)
	Stroke	1,030~1,885mm	설비 바닥부터 높이
	속도	80mm/s	승/하강 속도
Table	구성	Cylinder+Cam 구조	수직낙하 후 회전가능

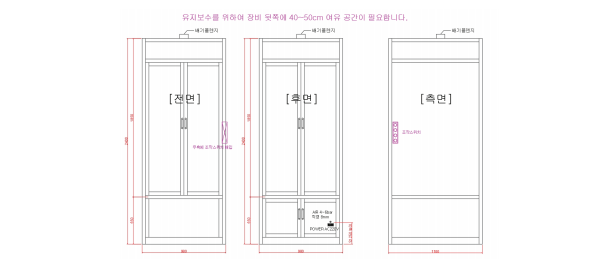

Frame & Cover	설비크기	980x1100x2410mm	배관용 Pipe(100mm) 제외
	하부Plate	15t Steel Plate	Black 도장
	설비 Cover	PC(투명, 5t)
Control	구성	PLC로 구성
안전	Door	앞, 뒤 Door에 Sensor 설치, 앞 Door에 Area Sensor 설치	설비동작 둥 Door Open시 설비 정지, Door Open 상태에서 동작불가
Utility	전원	단상 220V
Utility	공압	5~7bar
기타		낙하물이 Table에 거치된 위치나 자세에 따라 낙하 시 전후, 좌우로 위치가 변경될 수 있습니다.

배터리를 일정방향으로 낙하시키기 위해 설계된 지그입니다.

	회전축 수직 낙하형

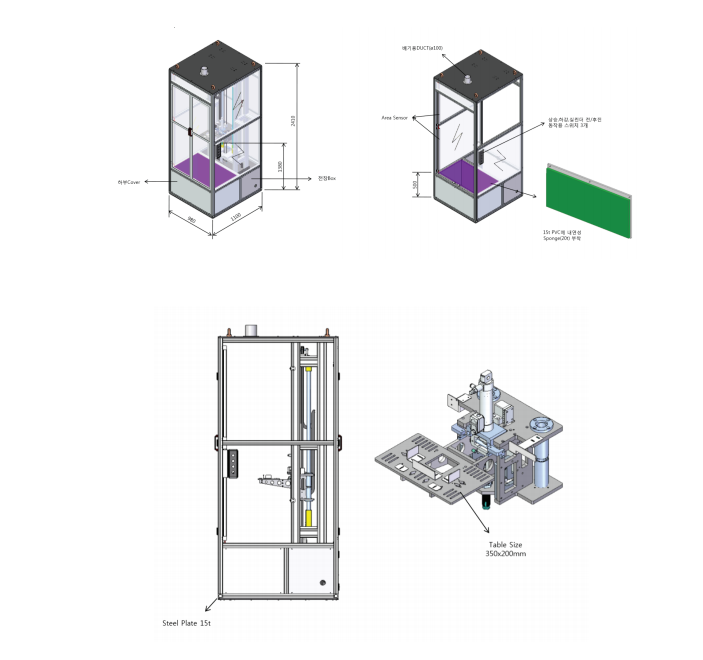

구조
동작원리 및 장단점	부재를 올려놓은 상판을 중력 가속도 이상으로 일정구간 수직 낙하시켜 1차로 부재와 상판을 분리시킨 후 2차적으로 상판을 회전시킴으로서 베터리의 위치변화(회전)를 최소화하여 원하는 각도로 낙하시킬 수 있다.
회전 NUT
회전 NUT	수직낙하 후 회전형 구조로 제춤과 판이 먼저 분리됨. 충격이 기존 대비 작으며 수직방향임.
FRAME
FRAME	FRAME과 BASE PLATE 지지용 STEEL 구조물 보강하여 FRAME 떨림 현상 저감
